Kuinka määrittää oikea alustan syvyys ja geometria tyhjiöpakattulle (VSP) alustalle varmistaaksesi, että epäsäännöllisen muotoisten tuotteiden päällä on oikea ihokalvo?

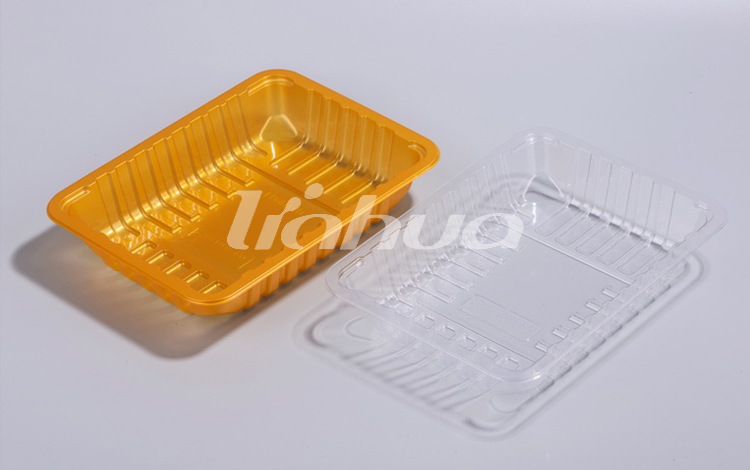

Oikea lokeron syvyys a Tyhjiöpakattu (VSP) alusta pitäisi olla vähintään 10–15 mm syvemmälle kuin tuotteen korkein kohta , ja alustan geometrian on heijastettava tarkasti tuotteen jalanjälkeä, jotta ihokalvo peittyy tasaisesti ilman siltoja, rypistymistä tai epätäydellistä kosketusta. Kun tämä tehdään heti alusta alkaen, yleisimmät VSP-virheet poistetaan ja säilyvyys, tiivisteen eheys ja vähittäismyyntisuoja suojellaan suoraan.

Tässä oppaassa käydään läpi käytännön menetelmät a-koon määrittämiseen Tyhjiöpakattu (VSP) alusta oikein — kattaa syvyyslaskelman, seinäkulman valinnan, laipan mitat ja kuinka tuotteen muodon monimutkaisuuden tulisi vaikuttaa jokaiseen päätökseen.

Miksi alustan syvyys on kriittisin yksittäinen ulottuvuus

Vuonna a Tyhjiöpakattu (VSP) alusta , ihokalvo kuumennetaan väliin 130 °C ja 160 °C ja vedetään sitten tuotteen päälle tyhjiöpaineella – tyypillisesti välillä 5 ja 20 mbar jäännöspaine . Kalvon tulee kulkea laippatasosta kokonaan alas ja tuotteen ääriviivojen ympärille ennen sulkemista alustaan.

Jos alusta on liian matala, kalvo ei pysty täysin mukautumaan tuotteen reunoille ja alaviivoille, jolloin syntyy ilmataskuja, jotka vaarantavat tyhjiön ja nopeuttavat hapettumista. Jos alusta on liian syvä, ylimääräinen kalvomateriaali taittuu ja rypistyy pohjassa, jolloin syntyy epämiellyttävä pakkaus ja mahdollisia vuotokohtia tiivistealueella.

Käytännön sääntö: tarjottimen sisäsyvyys = tuotteen enimmäiskorkeus 10-15 mm . Lisää luullisia paloja tai mereneläviä, joissa on ulkonevia elementtejä, lisää puskuri arvoon 18-22 mm ottamaan huomioon kalvon venymisen terävän geometrian yli.

Tuotteen epäsäännöllisen geometrian mittaaminen ennen alustan suunnittelua

Ennen kuin määrität lokeron mittoja kohteelle a Tyhjiöpakattu (VSP) alusta , suorittaa jäsennellyn tuoteprofilointiprosessin. Epäsäännöllisiä tuotteita – kuten lammasta, kokonaisia ​​lohifileitä tai täytettyä siipikarjaa – ei voida pitää yksinkertaisina suorakulmioina.

Tärkeimmät kerättävät mitat

• Suurin korkeus (Z-akseli): Mittaa korkein kohta vähintään 20–30 yksikön tilastollisesti edustavasta otoksesta. Käytä 95. prosenttipisteen arvoa, älä keskiarvoa.
• Jalanjäljen mitat (X- ja Y-akselit): Mittaa levein ja pisin ulottuvuus, mukaan lukien mahdolliset ulkonevat elementit.
• Alileikkaussyvyys: Jos kyseessä on luullinen tuote, mittaa, kuinka pitkälle kalvon on kuljettava sivusuunnassa ulkonevan luun tai reunan alla.
• Paino- ja tiheysvaihtelut: Raskaammat, tiheämmät tuotteet puristuvat imuroinnin aikana ja muuttavat korkeutta jopa 5–8 % .

Nämä mittaukset syötetään suoraan lokeron syvyyden ja seinän geometrian määrityksiin ja estävät kalliita työkalujen uudelleensuunnittelua alkuperäisten tuotantoajojen jälkeen.

Seinän kulma ja vetosuunnittelu optimaaliseen kalvoverhoukseen

Sivuseinän kulma, jota kutsutaan myös vetokulmaksi, a Tyhjiöpakattu (VSP) alusta Sillä on tärkeä rooli siinä, kuinka tasaisesti ihokalvo mukautuu tuotteen reunoihin. Liian pystysuora seinä rajoittaa kalvon kulkua ja aiheuttaa siltoja tarjottimen kulmissa.

Alan vakioohjeissa suositellaan a syväyskulma 7° - 12° pystysuorasta VSP-sovelluksiin. Tuotteille, joissa on voimakasta korkeuden vaihtelua tai merkittäviä alileikkauksia, lisäämällä vetoa 14°-18° antaa kalvolle enemmän mukautumistilaa ilman liiallista venytystä.

Kulman säde on tärkeä

Terävät sisäkulmat ovat yksi yleisimmistä kalvovaurion syistä Tyhjiöpakattu (VSP) alusta . Kalvon tulee venyä kulmien ympäri kahdella akselilla samanaikaisesti keskittyen jännityspisteeseen. Yleensä:

• Sisäpohjan kulman säde: vähintään 3 mm, mieluiten 5-8 mm
• Sisäinen seinästä alustaan siirtymäsäde: vähintään 4 mm
• Ulkolaipan kulman säde: vähintään 2 mm tasaisen tiivistyspaineen tukemiseksi

Laipan leveyden ja tiivistealueen tekniset tiedot

Laippa on vaakasuora reuna Tyhjiöpakattu (VSP) alusta jossa ihokalvo tiivistyy alustan alustaan. Alimitoitettu tai huonosti suunniteltu laippa on yksi johtavista syistä tiivisteen epäonnistumiseen vähittäiskaupan VSP-pakkauksissa.

Suositeltu laipan leveys on 8-12 mm tavallisissa vähittäismyyntipakkauksissa . Suuremmille tarjottimille, joissa on yli 800 g:n tuotteita, lisää laipan leveyttä arvoon 12-15 mm jakaa tiivistyspaineen tasaisemmin ja vähentääksesi irtoamisen riskiä kuljetuksen aikana.

Laipan pinnan tulee olla tasainen ja vääntymätön. Tarjotinmateriaalit, joilla on korkea kiteisyys, kuten CPET tai rPET, jossa on >30 % kierrätettyä sisältöä , ovat alttiimpia laipan vääristymille lämpömuovauksen aikana ja vaativat tiukempia työkalutoleransseja - tyypillisesti ±0,2 mm tasaisuuspoikkeama tiivistealueen poikki.

Alustan syvyyden ja geometrian viitetiedot tuoteluokittain

Seuraava taulukko antaa käytännön viitteitä valinnasta Tyhjiöpakattu (VSP) alusta mitat yleisimmissä tuoteluokissa, joita käsitellään ihopakkauslinjoilla:

Kuinka kalvon paksuus ja venyvyys vaikuttavat alustan geometriapäätöksiin

Ihokalvo, jota käytetään a Tyhjiöpakattu (VSP) alusta ei ole loputtomasti venyvä. Useimmat kaupalliset VSP-pintakalvot ovat koekstrudoituja rakenteita, joiden kokonaispaksuus on 50-100 µm ja murtovenymä 300 % - 600 % . Tehokas vetosyvyys ilman ohentamista tai reikiä on kuitenkin huomattavasti konservatiivisempi - tyypillisesti rajoitettu tähän vetosuhteet 1:1,5 - 1:2,5 (syvyys pienimpään sivumittaan).

Tämä tarkoittaa, että kapealle lokerolle, jonka sisäleveys on 80 mm , suurin luotettava ihokalvon vetosyvyys on noin 120-200 mm . Tämän lisäksi pohjakulmien kalvon ohenemisesta tulee rakenteellinen riski. Jos tuotteesi syvyys ylittää nämä suhteet, ratkaisu on leventää alustan geometriaa syventämisen sijaan – jakaa kalvon vetojännitys suuremmalle pinta-alalle.

Määritä luullisille tai teräväreunaisille tuotteille aina kalvo, jossa on a Minimi puhkaisuvastus 15–20 N mitattuna ASTM F1306:lla tai vastaavalla paksuudesta riippumatta.

Työkalujen validointi ja kokeiluprotokolla uusille VSP-lokeromuodoille

Kun lokeron mitat on määritetty, jäsennelty validointikoe on välttämätön ennen kuin sitoutuu täydelliseen työkalutuotantoon Tyhjiöpakattu (VSP) alusta muodossa. Tämän vaiheen ohittaminen on kallein virhe VSP-linjan käyttöönotossa.

Suositellut vahvistusvaiheet

1. Prototyyppialustan valmistus: Aja pieni 200–500 alustan erä käyttämällä pehmeää työkalua tai 3D-tulostettuja lisäosia tavoitemitoissa ennen terästyökalujen leikkaamista.
2. Filmiverhojen arviointi: Tarkista silmämääräisesti silloittuminen, rypistyminen ja kontaktien tasaisuus näytteestä, jossa on 30 yksikköä per SKU.
3. Jäännöshapen testaus: Mittaa ylätilan happi happianalysaattorilla. Kohde: <0,5 % O2 tuoreen lihan sovelluksiin.
4. Tiivisteen kuoriutumislujuustesti: Suorita kuoriutumislujuustesti ASTM F88:n mukaan. Vähittäiskaupan VSP:n hyväksyttävä vähimmäisarvo: 8–15 N/15 mm .
5. Nopeutettu säilyvyystutkimus: Säilytä pakkauksia tavoitevähittäismyyntilämpötilassa (tyypillisesti 0°C - 4°C ) ja arvioida mikrobiologista ja visuaalista laatua päivinä 3, 7, 14 ja 21.
6. Jakelun simulointi: Suorita sinetöidyille pakkauksille ISTA 2A tai vastaava kuljetustesti, jotta voidaan tunnistaa kaikki geometriaan liittyvät tiivistysvauriot mekaanisen rasituksen alaisena.

Lopullinen tuotantotyökalu tulee ottaa käyttöön vasta kaikkien kuuden validointivaiheen läpäisyn jälkeen. Tämä prosessi yleensä lisää 3-6 viikkoa uuteen VSP Tray -muotoon, mutta estää huomattavasti kalliimpia takaisinkutsuja tai linjakatkoksia julkaisun jälkeen.

Yleisimmät geometriavirheet ja niiden välttäminen

Jopa kokeneet pakkausinsinöörit kohtaavat toistuvia geometriavirheitä määrittäessään a Tyhjiöpakattu (VSP) alusta uudelle tuotteelle. Seuraavat ovat yleisimmin kohdatut ongelmat:

• Alimitoitettu alustan syvyys perustuu tuotteen keskimääräiseen korkeuteen 95. prosenttipisteen sijaan: Suunnittele aina suurin realistinen tuoteyksikkö, ei keskiarvo. Yksittäinen ylisuuri tuote siltakalvolla mitätöi koko pakkauksen säilyvyysvaatimuksen.
• Suorakaiteen muotoisen alustan käyttäminen soikealle tai epäsymmetriselle tuotteelle: Liiallinen tyhjä tila tarjottimen kulmissa lisää kalvon vetojännitystä ja luo rypistymistä. Mukautetut tai soikeat tarjottimet parantavat merkittävästi tuotteiden, kuten kokonaisten kalojen tai koivet, leviämistä.
• Imukykyisen tyynyn korkeuden huomioimatta jättäminen syvyyslaskelmissa: 3–5 mm:n imukykyinen tyyny nostaa tuotteen tehollista korkeutta ja se on otettava huomioon alustan syvyysmäärityksessä.
• Liian kapean laipan määrittäminen tiivistetyökalulle: Laippa kapeampi kuin 7 mm tarjoaa harvoin riittävän tiivistyspinnan tasaiselle hermeettiselle sidokselle koko tuotantojakson ajan.
• Tarjottimen pinoamisen huomioimatta jättäminen kylmäketjujakelun aikana: Syvemmät tarjottimet, joissa on jyrkät vetokulmat, ovat alttiimpia romahtamiselle tai muodonmuutokselle pinottujen kuormien aikana. Määritä seinämän vähimmäispaksuus 0,4–0,6 mm rPET-alustalle syväpiirtomuodoissa.
